    430仿真器降级方法

    帖子 由 天空的殇 于 2013-09-24, 1:41 am

    竞赛期间协会总会出现仿真器无法下载的情况,在这个分秒必争的时刻这个问题真是捉急。

    现在针对两款仿真器的降级写一个帖子,以便以后大家使用······(大神勿喷)



    首先是第一款:MSPFET430UIF,这个在协会的使用历史有点长了



    1.       准备好自己的下载线,确保计算机上只连接了一个FET430UIF,尽量溢出计算机上其他的外设。

    2.       关闭计算机上正在运行的编译软件

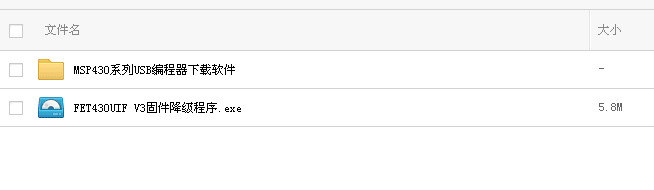

    3.       下载降级软件



    点击下载:降级软件

    4.       启动软件



    5.       接下来就按照软件提醒一步步来了~~~   这里就不详解了

    然后是新款的

    这个就有点小麻烦的说

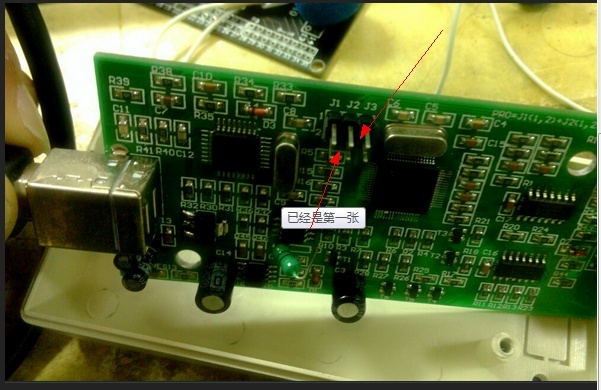

    1.       首先是拧下后盖的螺丝,把电路板拿出来

    2.       用跳线帽将三个点短接



    使用下载程序将降级文本下到短接好的仿真器中(注意仿真器不接430单片机了)

    3.


    点击auto烧写进去

    成功之后断开六个节点

    接上单片机,启动IAR  点击仿真下载,出现是否升级的时候点击是。

    至此,结束


    avatar
    Admin
    管理员
    管理员

    帖子数 : 869
    威望 : 15
    注册日期 : 12-11-23
    年龄 : 25

    回复: 430仿真器降级方法

    帖子 由 Admin 于 2013-09-24, 11:57 am

    不错额,已经把图片插入
